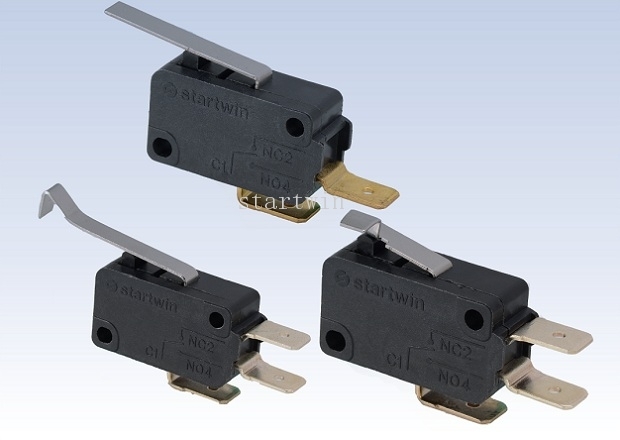

Name:SW12TA(TB)with handle series
Model:SW12TA(TB)with handle series
FEATURES:

(Rating):10A/16A/22A/26A/30A250VAC/125VAC
(OF):15gf-100gf-400gf Max
(RF):2gf-35gf-200gf min
(DT):0.4mm MAX
(Electrical Life):300000Cycles
(OPerating Temperature):-25~+125℃

Description Parameter
      SPECIFICATION

    Mechanical life: 2,000,000 cycles min;
    Contact Rating:16 Amps @ 125/250 VAC; CUL, UL 50,000 cycles; ENEC 50,000 cycles
                                    26 Amps @ 125 /250VAC ; CUL,UL 50,000 cycles;ENEC 50,000 cycles
    Insulation Resistance:>100MΩ DC500V;
    Withstand Voltage:AC1500V 1 minute;
    Contact Resistance:<100mΩ;
    Operating Temper.:-25℃ to 125℃;

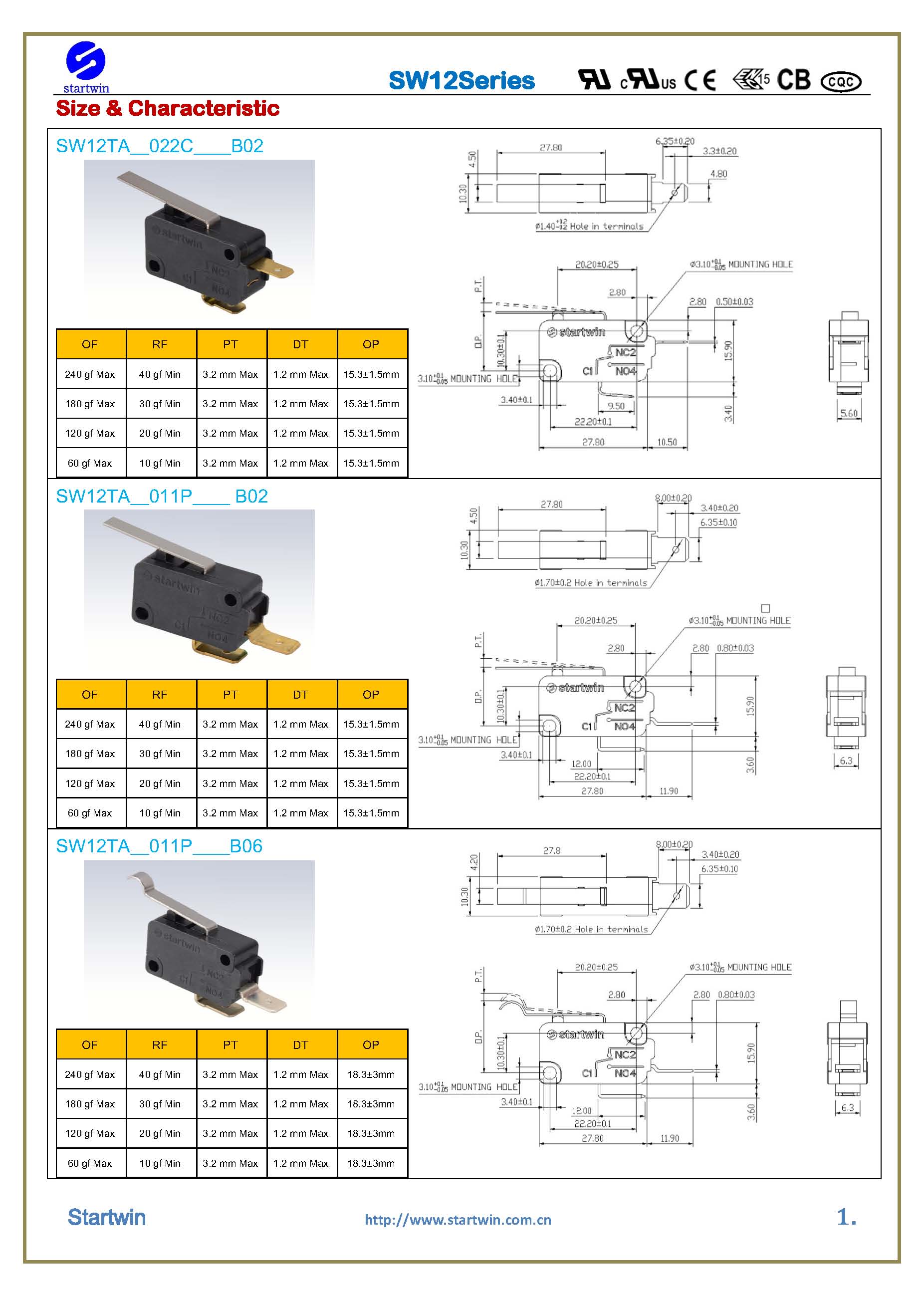

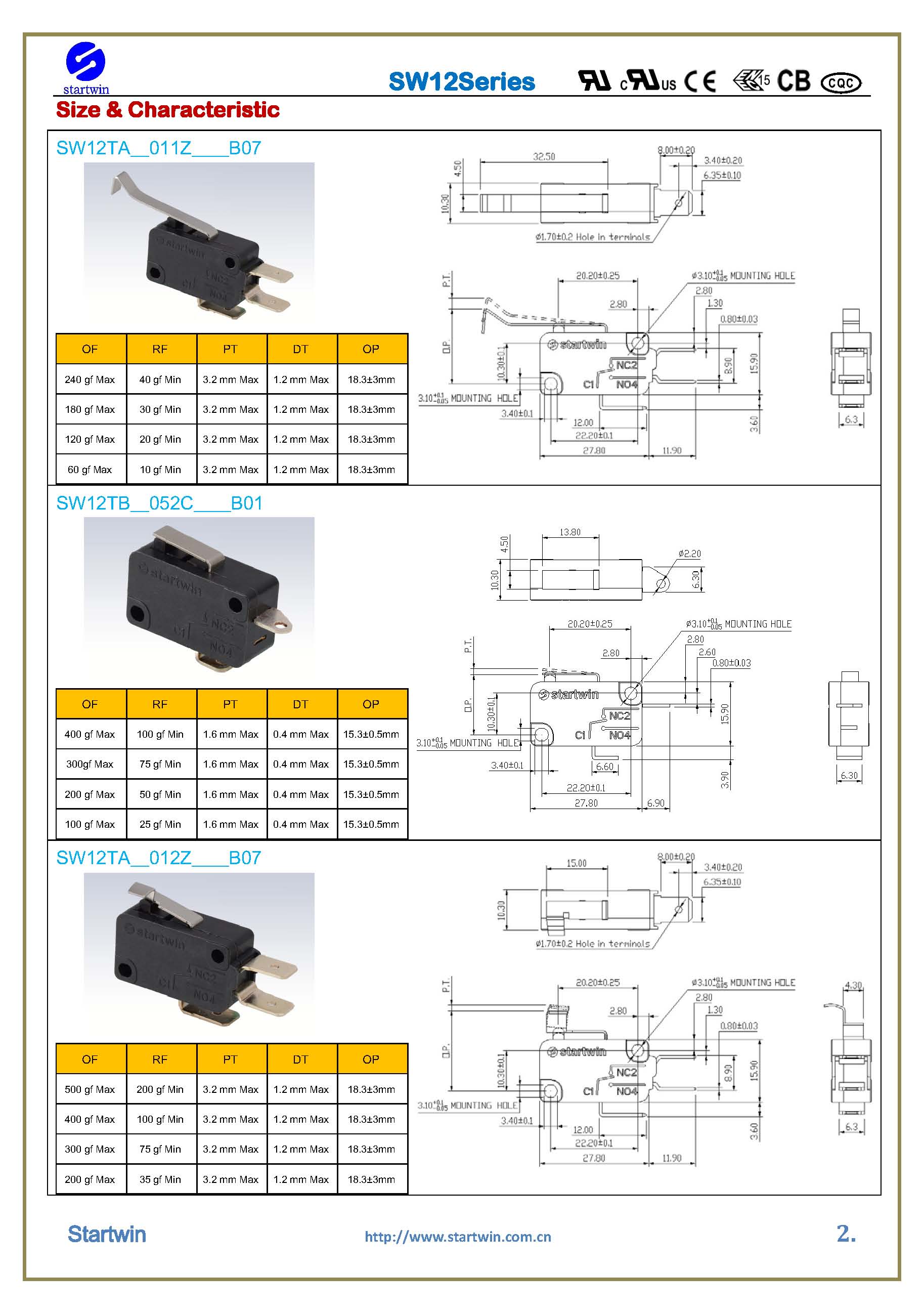

    Operating Force:See Chart
    Hand Soldering.:Use a soldering iron of 30 watts, controlled at 380℃
     approximately 3 seconds while applying solde

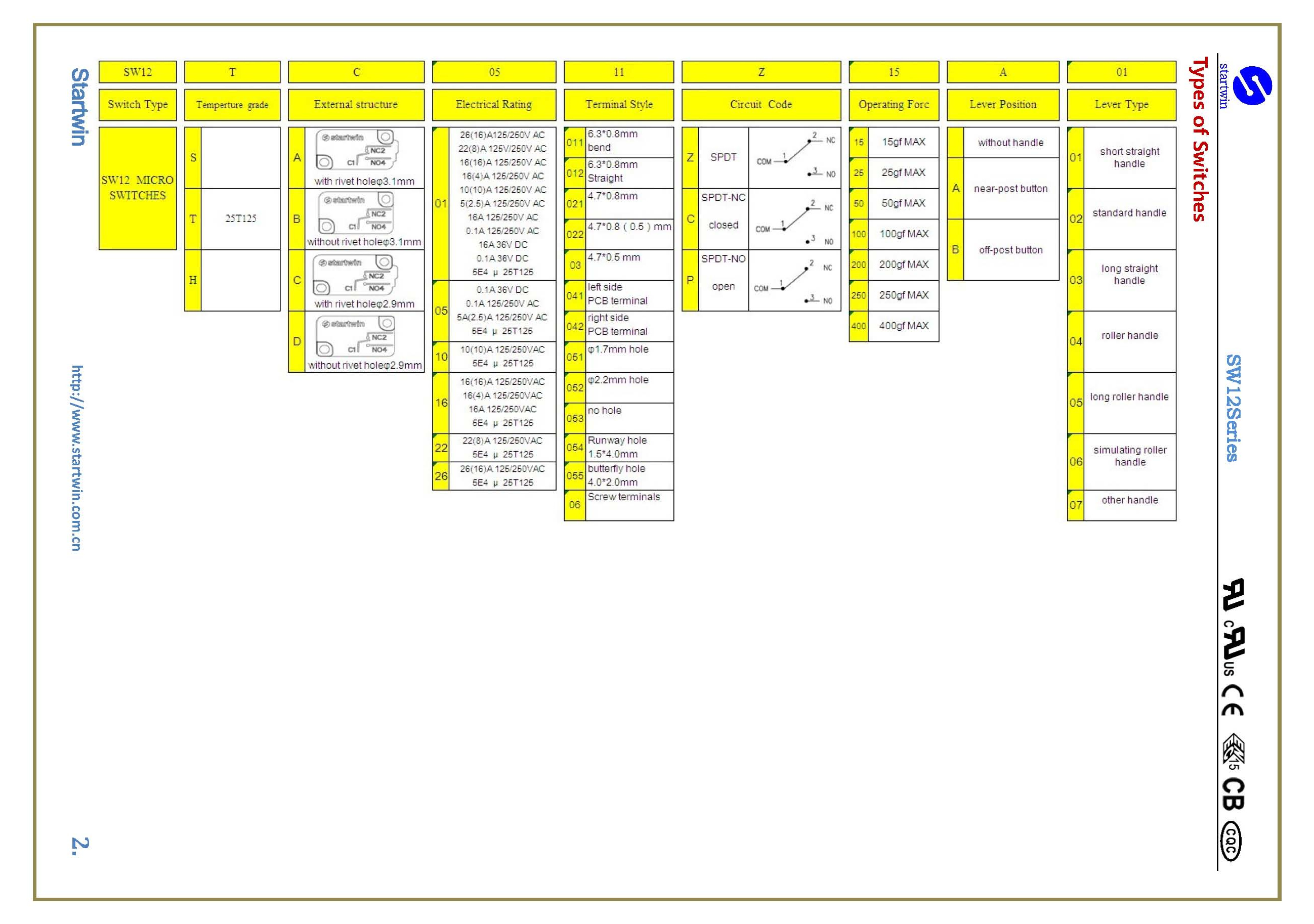

     Types of Switches

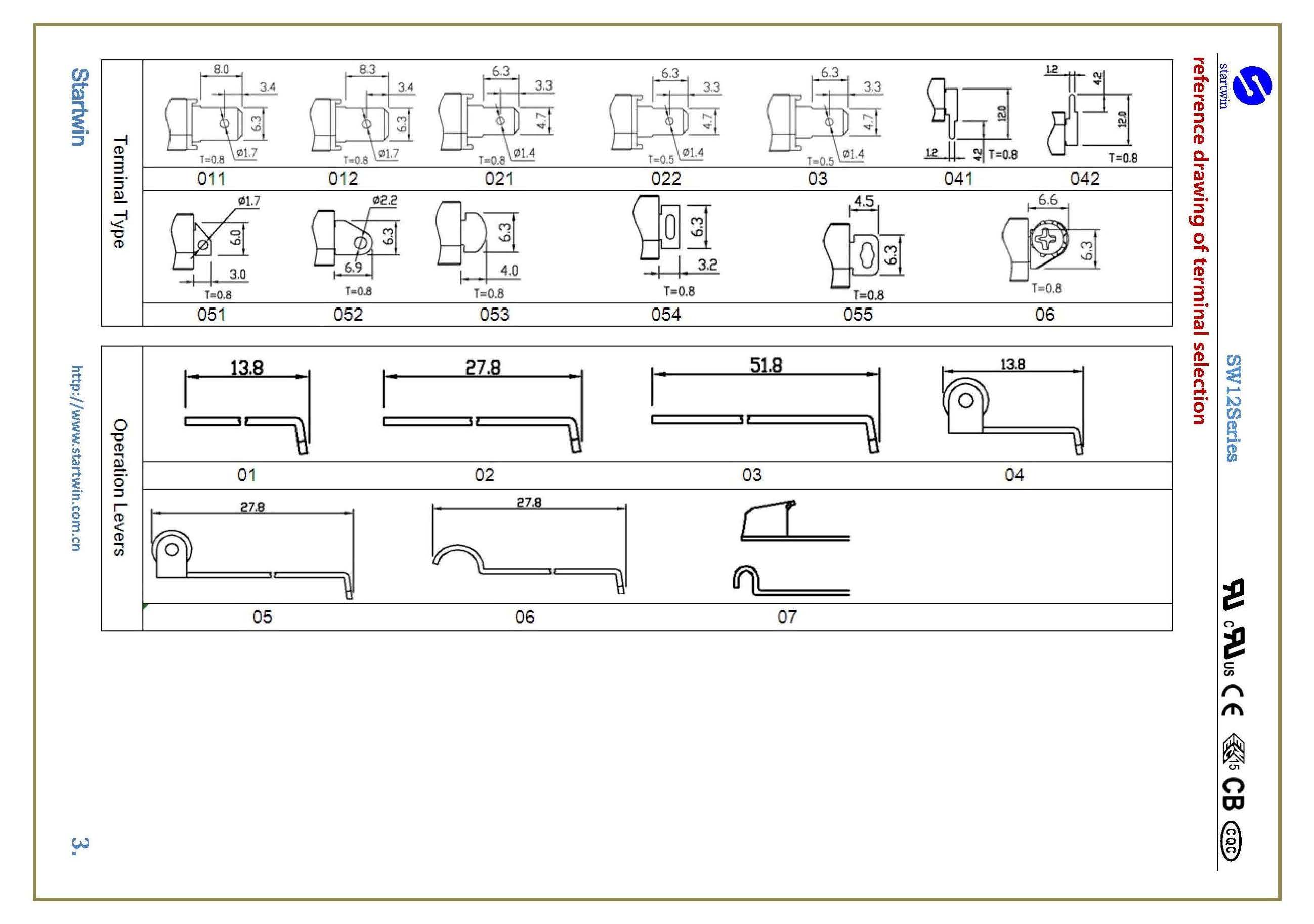

     Reference drawing of terminal selection
